Прорывные ветро-электрические установки Л.А.Бондарева для ветров от 1 м/с без инфразвука и угроз для окружающей среды

4 230 000 рублей - мощность 30-40 кВт

Гарантированная окупаемость для жилых строений в течение 3-4 лет

Надёжное низко затратное энергообеспечение мини-производств, теплиц, специфичного транспорта

Удобны для энергообеспечения мини-посёлков с комплексным автономным энерго- и жизне- обеспечением




ПРИНЦИПИЛЬНО НОВЫЙ ВОЗУШНЫЙ ВИНТ

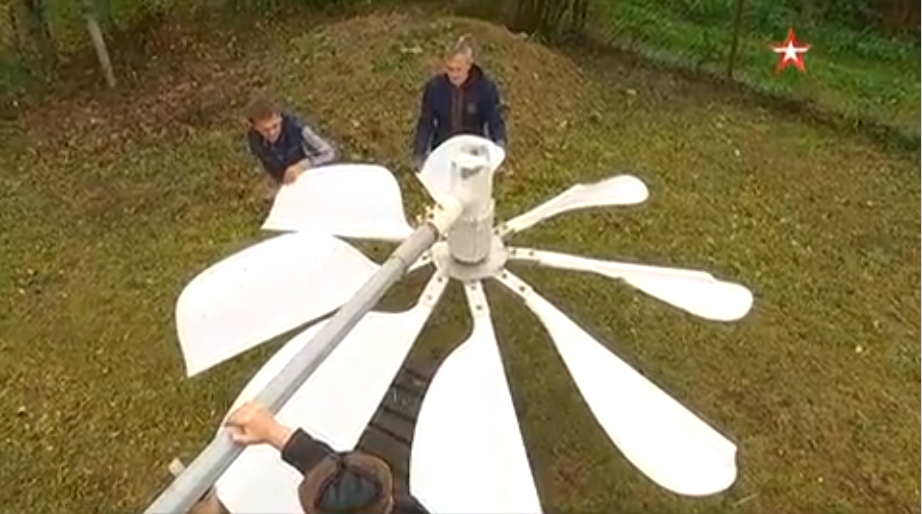

Конус - воронка - из восьми лопастей, каждая из который представяет собой фрагмент изогнутой поверхности "треугольника Рело" - конструкция, делающая ветроустановку безопасной, без инфразвука, без угрозы окружающей среде.  Пяти часов работы винта ВЭУ на 2 кВт хватит для того, чтобы на сутки полностью обеспечить дачный дом электричеством.


Предлагаем Вам два «базовых» запатентованных изобретения: «Воздушный винт» и «Лопасть воздушного винта».Проведены научно-исследовательские и опытно-конструкторские работы.



Используются для создания рабочих ветроколес различного вида ветровых энергетических установок (ВЭУ), сочетаются с общепринятыми технологиями в серийном производстве. Дают следующие преимущества:

- ВЭУ рассчитана на любые ветровые потоки. Вырабатывает электрическую энергию при скорости ветра 1 метр в секунду, верхний предел управляем и ограничен только особенностями конструкции;

- ВЭУ проста, надёжна и безопасна (отсутствует инфразвук), может устанавливаться в месте потребления электроэнергии. Площадь под установкой составляет 0,2 - 0,4 кв. метра на 1 кВт выдаваемой электроэнергии;

- В производстве ВЭУ используются традиционные материалы, механизмы и узлы;

- ВЭУ технологична в производстве, проста в обслуживании, ремонте, и характеризуется низкими эксплуатационными расходами;

- ВЭУ конкурентоспособна, объём производимой ей энергии – «годовой сбор» больше, чем у традиционных аналогов в 2 раза при прочих равных условиях;

- Наши ВЭУ имеют гарантированную окупаемость вложенных средств в течении 3-4 лет, при эксплуатационных затратах в пределах 1-2% в год, от стоимости всей ВЭУ.


Природный аналог воронки.




ПРИЛОЖЕНИЕ к контракту по поставке ветропарка в Московской области..


Ветроэнергетика

На территории МО имеется техническая возможность разместить ветроэнергетические станции ( ВЭС) с использованием ветроустановок мощностью 20-60 КВт и выработкой электроэнергии кВт.ч, распоженных во всех районах региона.



Важнейшей характеристикой, определяющей энергетическую ценность ветра, является его средняя годовая скорость. Установлено, что средняя годовая скорость ветра в условиях метеостанции заметно изменяется на территории МО и составляет 3,3 -,5 метров в секунду.


Важным факторов является высота . Энергия ветра пропорциональна скорости ветра в третей степени (в кубе). Т.о. если скорость ветра удвоилась, то энергия ветра возрастет в 8 раз (2х2х2=8) (Рисунок ). Скорость ветра увеличивается с высотой, т.е. увеличивая высоту установки ВЭУ можно сильно увеличить ее энергоэффективность .







Рекомендуемая высота установки не менее 24-37 метров. На всякий случай просмотрите местное законодательство на предмет ограничений на высоту для ветроэлектростанций. Обязательно заземлите мачту и предусмотрите молниеотвод.

Обратимся сначала к графику зависимости вырабатываемой мощности от скорости ветра для ветрового генератора номинальной мощностью 10 кВт (см. рисунок ).



Рисунок – график зависимости вырабатываемой мощности от скорости ветра для ветрового генератора номинальной мощностью 10 кВт.


Из графика, на рисунке видно, что при 11 м/с генератор вырабатывает 12.2 кВт, это меньше чем 15 кВт, и следовательно недостаточно для автономной работы. Поэтому рассмотрим следующий по мощности двадцати кило ваттный ветровой генератор. Его мощностная характеристика показана на рисунке . Из нее видно, что такой генератор вырабатывает 17 кВт при скорости ветра 11 м/с, это на 2 кВт больше требуемой мощности, поэтому генератор данной мощности подходит для описанных условий.



Рисунок – график зависимости вырабатываемой мощности от скорости ветра для ветрового генератора номинальной мощностью 20 кВт.


Обычно ветровгенераторы поставляются в комплекте со всем необходимым для работы оборудованием, включая инвертор, который имеет ту же номинальную мощность, что и генератор. В большинстве случаев это оправдано, потому что накопленная энергия обычно расходуется более или менее равномерно. Но если расход энергии происходит с большими перерывами во времени, а между расходом идет интенсивное накопление в аккумуляторах, или пиковая мощность потребления сопоставима с мощностью инвертора, необходимо изменить комплектацию компонентов. Таким образом, мощность пиковой нагрузки определяет мощность преобразователя, а сам ветряк определяет только величину выработки в определенный временной промежуток при определенной среднемесячной скорости ветра.


В ряде случаев создание автономных локальных энергетических систем на базе альтернативных энергоустановок целесообразнее, нежели централизованное энергоснабжение. Дело в том, что для удалённых потребителей, которым требуются небольшие мощности, стоимость технологического присоединения существенно вырастает, поскольку в неё включаются затраты на постройку сетевого хозяйства (линии электропередач, подстанции и т.д.). Такой подход снизит потери электроэнергии, а также количество отказов на линиях электропередач, что позволит уменьшить издержки сетевой компании.


Базовые конструкции образцов ВЭУ.


В основу конструкции внесен ряд «ноу-хау», которые позволяют запатентовать разработку в ведущих странах мира. Предварительный патентный поиск проведен, что подтвердило патентоспособность разработки. По заявкам получены следующие патенты:

Патент РФ №2441806 . Патент на изобретение «Лопасть воздушного винта».


Патент РФ №2441805. Патент на изобретение «Аэродинамический винт»







1. Идивидуальная ВЭУ 5к вт (установленной мощностью 6,5Квт при V =10 м/сек)




1. Стоимость единицы мощности ветроэлектрической установки снижена в 2-3 раза по сравнению с аналогами за счет повышения кпд

2. Основой ВЭУ является низкооборотный Кольцевой генератор. По принципу работы - трехфазный синхронный генератор с бесконтактным возбуждением от редкоземельных магнитов
3. Лопасть особой конструкции выполнена из стеклоуглепластика или композита по специальной технологии, имеет высокий ресурс .
4. У примененной восьмилопастной схемы ветроколеса, при аналогичной энергоотдаче, есть несколько технических преимуществ:
- более высокий крутящий момент ветроколеса, а это - меньший вес и цена электрогенератора на 30-50%;
- лопасть крепится к валу генератора под углом, то есть сама лопасть не воспринимает лобовое давление ветра на изгиб, а это - дешевле и надежнее.


Номинальная мощность: 5000 Вт
Номинальное напряжение: 240V
Диаметр ветроколеса: 5 м

Длина лопасти: 2.2 м
Начальная скорость ветра: 1 м/сек.

Установленная скорость ветра: 10 м/сек.
Безопасная скорость ветра: 25 м/сек.
скорость вращения (об/мин):220 об/мин
Материал лопастей: стеклокомпозит
Количество лопастей: 8


Основная комплектация ВЭУ

1.Лопасти- 8шт
2. генератор
3. Система ориентации на ветер
4. Ветроголовка
5. Узел крепления к мачте
6. Сборочный комплект

1. Основная комплектация ВЭУ;
2. Блок обработки электроэнергии и зарядки аккумуляторов

3. Инвертор 5-10 кВт.
4. Аккумуляторы 4 или 8 шт. , для работы электроприборов общей мощностью 5000Вт в течение 20/50 час.
5. Мачта 12-24 м


Материалы и комплектующие.

Наименование

ед. изм.

Потребность

Цена

Стоимость

1

Генератор

шт

1

180 000

180000,00

2

Ветоголовка (тип "Ромашка")

к-т

1,00

100000,00

100 000,00

3

Мачта 12м.

шт

1,00

120 000,00

120 000,00

4

Фундаменты

м куб

600

6000,00

36 000,00

5

Контроллер 5

шт

1,00

80 000,00

80 000,00

6

АКБ (сутки)

шт

12,00

12500,00

150 000,00

7

Инвертор 10 кВт

шт

1,00

70 000,00

70 000,00

8

Эл.счетчик

шт

1,00

3 000,00

3 000,00

9

Оборудование для распределения электроэнергии

к-т

1,00

15000,00

15 000,00

10

Электромонтажные изделия

к-т

1,00

14000,00

14 000,00

11

Кабели и провода

к-т

1,00

22000,00

22 000,00

12

Гидропривод для мачты

шт

1,00



13

Техническое помещение

к-т

1,00

40 000,00

40 000,00

14

Громоотвод

к-т

1,00

40 000,00

40 000,00

Итого :

870 000,00р.

Работы.

Наименование

ед. изм.

Потребность

Цена

Стоимость

1

Устройство фундаментов

м куб

6,00

3 500,00

21 000,00

2

Монтаж мачты с ВЭУ

к-т

1,00

50 000,00

50 000,00

3

Монтаж технического помещения

к-т

1,00

25 000,00

25 000,00

4

Электромонтажные работы

к-т

1,00

40 000,00

40 000,00

5

Устройство громоотвода

к-т

1,00

14 000,00

14 000,00

Итого работы:

150 000,00р.

ПРЯМЫЕ ЗАТРАТЫ:

1 020 000,00р.


Дополнительные расходы:
- Установка подшипников высокого класса - 5 тыс.руб.
- Отделка ВЭУ "люкс" - 10 тыс.руб.
- Усиленное исполнение (Vср.г. > 6 м/с) - 10 тыс.руб.
- Упаковка (2 ящика: 80х50х50см и 215х35х35см) - 1 тыс.руб.
- Электролебедка с основанием (250\500кг) – 8 тыс.руб.
- Анемометр (измеряет скорость ветра) - 8 тыс.руб.
- Анемометр электронный ручной - 4 тыс.руб.

Продукция ВЭУ – суточная-100кВтхч годовая-35 800кВтхч

ВЭУ нового типа снизит себестоимость ветровой энергии в 2 – 3 раза. Увеличение размеров ветроколес повысит их эффективность ещё в 1,5 - 2 раза, что в результатеснизит себестоимость 1 кВт/часа ветровой энергии в 3 – 6 раз.


Ветроблок состоит из 3 ВЭУ, суммарной мощностью 15 квт


1.Производительность 1 ВЭУ – годовой сбор электроэнергии составит 35 800 квт х час, год

2.Установленный срок окупаемости ВЭУ- 5лет

3.Произведенная 1 ВЭУ продукция (за весь период) 179 000 кВт х ч

4.Произведенная 3 ВЭУ продукция (ветроблок за период) 895 000 кВт х ч

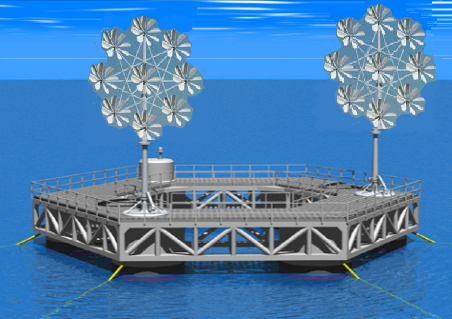

2.Индивидуальные модульного типа ВЭУ 40 Квт.









Каждый ветрогенератор может функционировать как по отдельности, так и подключенный к группе ветряков для увеличения производительности. Модульные ячейки ветряка не только дают более гибкую конструкцию, но также не портят внешний вид напоминая трёхмерную кристаллическую ажурную структуру. Благодаря такому методу крепления ветрогенераторов, становится возможно распределять нагрузку на всю систему уменьшая количество опор и растягивая конструкцию .


Номинальная мощность: 40 000 Вт
Номинальное напряжение: 240 V

Диаметр ветроколеса: 10,8 м

Диаметр ячейки ветроколеса: 3,6 м

Длина лопасти: 2,2 м
Начальная скорость ветра: 1 м/сек.
Номинальная скорость ветра: 10 м/сек.
Безопасная скорость ветра: 25

Скорость вращения (об/мин): 220 R/M
Материал лопастей: стеклокомпозит
Количество лопастей в ячейке: 8

Количество лопастей в модуле 56




Так как лопасти занимают около 80% прочерчиваемой площади, ветровая энергия используется с эффективностью на уровне около 90%. Еще одним преимуществом конструкции на базе конического геликоида является устранение вибрации и обратного потока, что позволяет минимизировать опасность для птиц.


Существует разница в давлении спереди и сзади лопастей ротора ветряка, это приводит к более высокой производительности. Даже тогда, когда ветер дует под углом 60 градусов в ротор, он начнет вращаться. Не требуется дорогое программное обеспечение: ветровая воронка направляет себя автоматически в оптимальное направление ветра по принципу флюгера., ВЭУ практически бесшумна.


Сборно-монолитные конструкции из складчатых оболочек выпуклой или вогнутой формы на базе унификации элементарных оболочек. В основу унификации положены фрагменты поверхности тора с положительной и отрицательной гауссовой кривизной. Благодаря двум знакам кривизны из элементарных оболочек могут быть скомпонованы конструкции различной формы, геометрическую точность поверхности которых обеспечивают различной толщиной швов между оболочками.Сборные элементы соединяют с опорными кольцами и между собой сваркой закладных деталей (арматурных выпусков) и замоноличиванием швов




Опорно-поворотные устройства .


Поворотная опора – это крупногабаритный подшипниковый узел с большой грузоподъемностью, который обеспечивает возможность тяжелой ажурной ветроголовки вращаться вокруг своей оси. Поворотный круг – звено, соединяющее конструкцию мачты с ходовой рамой. Опорно-поворотное устройство должно выдерживать и осевые, и радиальные нагрузки, а также эффективно сопротивляться опрокидывающим моментам, возникающим в процессе эксплуатации ВЭУ.



Токоприемник кольцевой К-3114 предназначен для подвода постоянного тока напряжением до 440 В и переменного тока напряжением до 660 В частотой 50 и 60 Гц от неподвижного источника к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов.




Исполнение кольцевого токоприемника К-3114 открытое, степень защиты IP00, вид климатического исполнения У2, УХЛ2 по ГОСТ 14255-69. Рабочее положение токоприемника К 3114 вертикальное, а частота вращения контактов относительно колец не более 11 об/мин.


Характеристика:

диаметр установочной колонны: 60-120 мм

число колец: 14 шт

допустимая токовая нагрузка при ПВ100%: 150А

допустимая токовая нагрузка при ПВ40%: 250А

масса: 48 кг




Анкерный блок


Анкерные фундаментные блоки имеют многослойное строение, которое придает им следующие преимущества


  • усиление жесткости фундамента;

  • уменьшение длительности работ по монтажу;

  • более надежный крепеж металлических конструкций и оборудования;

  • сборно-разборная конструкция;

  • увеличение предельно допустимых нагрузок


Блоки поставляются на строительную площадку в разобранном состоянии.





Схема фундамента конической мачты




Опоры ОГСКС предназначены для размещения осветительных приборов, воздушного подвода к ним питающего кабеля, а также для подвеса контактной сети трамваев и троллейбусов. Максимальная нагрузка указывается на высоте 7,5 метров от уровня фланцевого соединения. Высота опор 10 м, максимальная нагрузка – 0,7-2,3 т.





Многофункциональность – не единственное преимущество силовых граненых опор. Полый ствол и конусная форма – залог небольшого веса, даже в сравнении с трубчатыми опорами, а тем более с железобетонными. Это не только экономия металла, но и более простой способ транспортировки и установки. Коническая мачта без растяжек устанавливается с помощью подъёмного крана на подготовленный фундамент. Если установка конической мачты с помощью подъемного крана невозможна, необходимо использовать гидравлическую мачту


Способ монтажа:


  • Для прямостоечных граненых опор (ОГК): установка опоры производится в грунт на глубину от 1 до 2 метров, с последующем бетонированием.

  • Для фланцевых граненых опор (ОГКф): сначала монтируется фундаментный блок (закладная деталь) в грунт на глубину от 1 до 2,5 м и бетонируется, далее при помощи фланцевого соединения на болтах крепится опора.

Способ подвода кабеля:


Для несиловых граненых конических опор предусмотрена исключительно подземная подводка кабеля. В подземной части опоры (либо фундаментного блока) расположен лючок для ввода кабеля в опору. В надземной части опоры расположен лючок обслуживания.


Антикоррозийное покрытие:


  • Лакокрасочное покрытие.

  • Порошковая окраска.

  • Антикоррозийная защита методом горячего или холодного цинкования ГОСТ 9.307-89


Материалы и комплектующие .на 1(один) ВЭУ модуль—30 Квт

Наименование

ед. изм.

Потребность

Цена

Стоимость

1

Генератор 7 кВт

шт

7

190000

1 330 000


Ветоголовка (тип "Ромашка")

к-т

7 ячеек

8000 000

800 000

3

Мачта 24м.(поворот. платформа)

шт

1

770 000

770 000

4

Фундаменты (d 3м)

м куб

18

3 000

54 000

5

Контроллер 30

шт

7

50 000

350 000

6

АКБ (20)

шт

12

12500

150 000

7

Инвертор 50кВт

шт

1

400 000

400 000

8

Эл.счетчик

шт

1

15 000

15 000

9

Оборудование для распределения электроэнергии

к-т

1

150 000

150 000

10

Электромонтажные изделия

к-т

1

140 000

140 000

11

Кабели и провода

к-т

1

80 000

80 000

12

Гидропривод для мачты

шт

1

300 000

300 000

13

Техническое помещение

к-т

1

85 000

85 000

14

Громоотвод

к-т

1

50 000

50 000

Итого :

3 974 000

Педварительные Работы.

Наименование

ед. изм.

Потребность

Цена

Стоимость

1

Устройство фундаментов

м куб

18

3 500

65 000

2

Монтаж мачты с ВЭУ

к-т

1

110 000

110 000

3

Монтаж технического помещения

к-т

1

25 000

25 000

4

Электромонтажные работы

к-т

1

40 000

40 000

5

Устройство громоотвода

к-т

1

20 000

20 000

Итого работы:

250 000

ПРЯМЫЕ ЗАТРАТЫ:

4 224 000




При финансировании всего комплекса работ в должном объеме, через 3-4 месяцапосле начала финансирования первые опытные образцы ветроэлектрогенератора пройдут технические испытания и могут быть запущены в серийное производство, то есть результатом НИОКР уже первого этапа будет полноценный рыночный продукт- ВЭУ-5 и ВЭУ-30

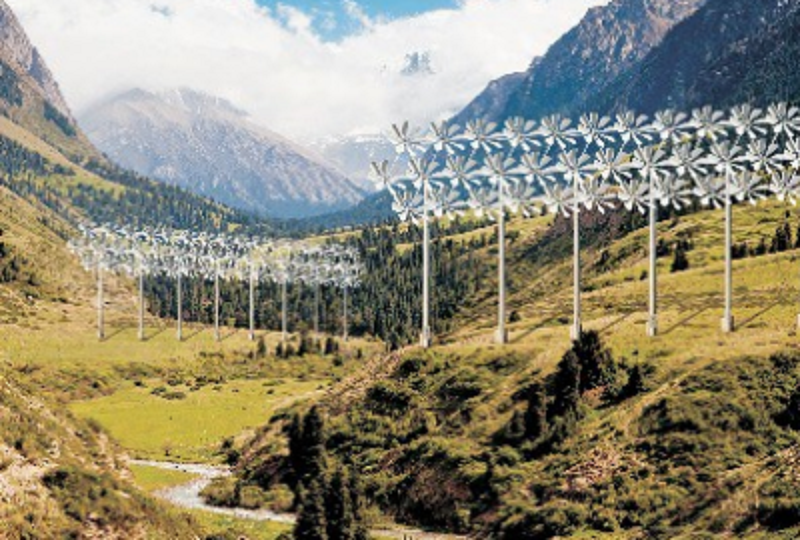

Ветро парк состоит из 75 ВЭУ, суммарной мощностью 3 Мвт

1.Производительность 1 ВЭУ – годовой сбор электроэнергии составит

252 000 квтхчас ,год

2.Установленный срок окупаемости ВЭУ- 5лет

3.Произведенная1 ВЭУ продукция (за весь период) 1 260 000 кВт х ч




3. Индивидуальные модульного типа ВЭУ 60 Квт


Номинальная мощность: 60 000 вт
Номинальное напряжение: 240V

Диаметр ячейки : 5M

Длина лопасти 2,2 м
Начальная скорость ветра: 2 м/сек.
Установленная скорость ветра: 12 м/сек.
Безопасная скорость ветра: 35 м/сек.
Путь отклонения: автомат
Скорость вращения (об/мин): 120 R/M
Материал лопастей: стеклокомпозит
Количество лопастей в ячейке: 8

Количество лопастей в модуле 72






Расчетный вариант ветропарка 3 Мвт состоит из 50 ПЭУ.


Ветроколесо каждой ВЭУ диаметром по 13 м,что соответствует диаметру ометаемой поверхности 22м, будет иметь укладку (соты) и развертку предлагаемого модуля состоящего из 9 ячеек.

Одна ячейка модуля имеет диаметр близко 3,6м. При этом угол наклона лопастей составит 45 градусов. Длинна каждой лопасти 2,2 м.

При этом ширина ажурной конструкции модуля составит до 4 м.

Площадь каждого ветроколеса (ометаемая поверхность) составит:

3,14 х5х5 \4 =20 м2. При этом суммарная рабочая поверхность модуля состоящего из 9 ячеек составит: 20х 9шт = 180 м2

При реально рассчитанном ветре НА ВЫСОТЕ 50м (МАЧТА)-12м\с, и мощности ветрового потока 1058,4 вт\м2, и КПД нашего модуля 0,4 суммарная мощность модуля, состоящего из 9 ячеек будет составлять:

1058,4 (вт\м2) х180 (м2) х 0,4 (КПД) =72,0 Квт


Базовый вариант ветропарка состоит из 1 ВЭУ (9 ячеек), суммарной мощностью 60 квт

1.Производительность 1 ВЭУ – годовой сбор электроэнергии составит 45 000 квт х час , год

2.Установленный срок окупаемости ВЭУ- 5лет

3.Произведенная1ВЭУ продукция (за весь период) 225 000 кВт х час


Настоящее предложение разработано с целью представить проект -

строительство ветряного парка числом 110 ВЭУ МОДУЛЬНОЙ КОНСИРУКЦИИ

При выбранной форме и параметрах базового ВЭУ (лопасть 2.2 м, модуль из 7-9 ячеек , ветроколесо - диаметр 14 м и шириной 4 м) и расчетной мощности 1 ВЭУ 70 Квт, а ветропарк из 110 ВЭУ 7.7 Мвт , прогнозируемый годовой сбор энергии составит 61 602 МВт часов.

Годовой сбор электроэнергии ветропарком составит 61 602 МВт х час в год



Бондарев Леонид Алексеевич

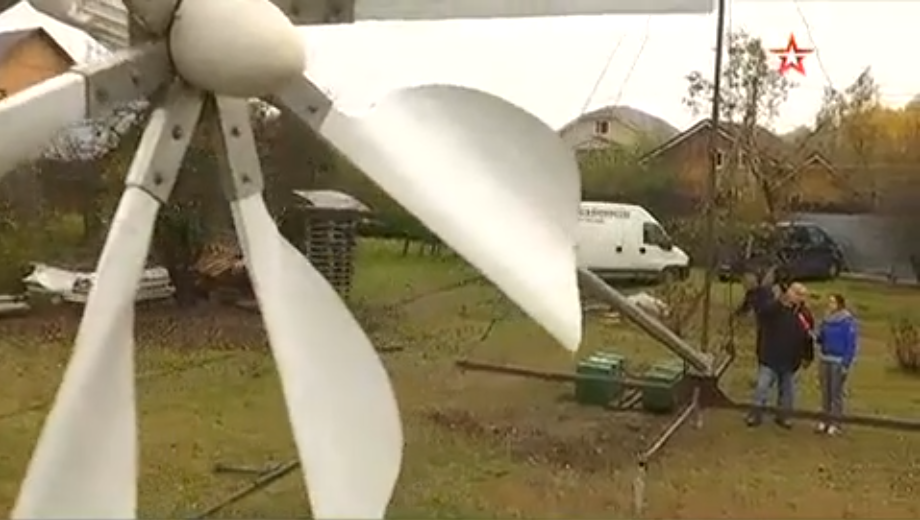

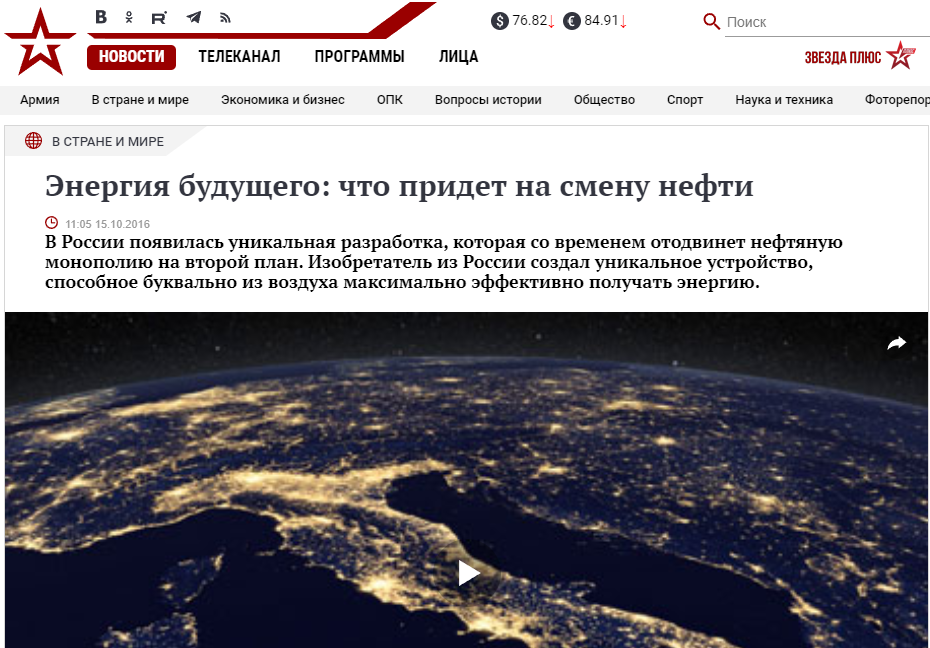

В России появилась уникальная разработка, которая со временем отодвинет нефтяную монополию на второй план. Изобретатель из России создал уникальный ветряк, способный максимально эффективно использовать энергию ветра.
Изобретатель Леонид Алексеевич Бондарев уже полтора десятка лет занимается альтернативной энергетикой. Он сознательно нарушил все правила аэродинамики и получил принципиально новый воздушный винт. Это не три лопасти с утолщениями и сужениями для обтекаемости, как в классическом ветряке, а конус из восьми лопастей. В основе каждой – половина треугольника Рело, которая изогнута нужным образом.

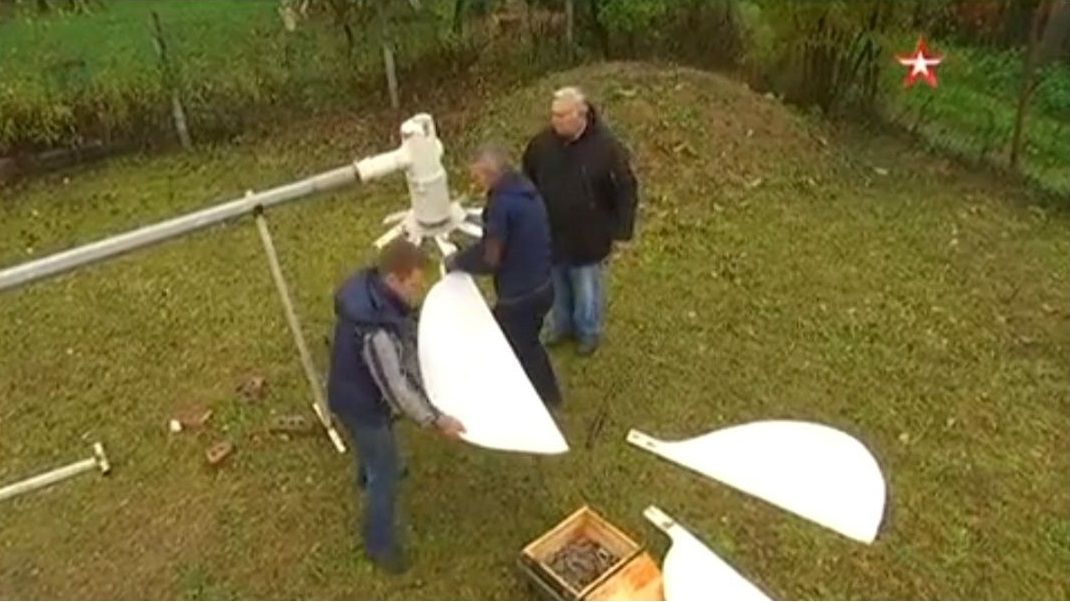

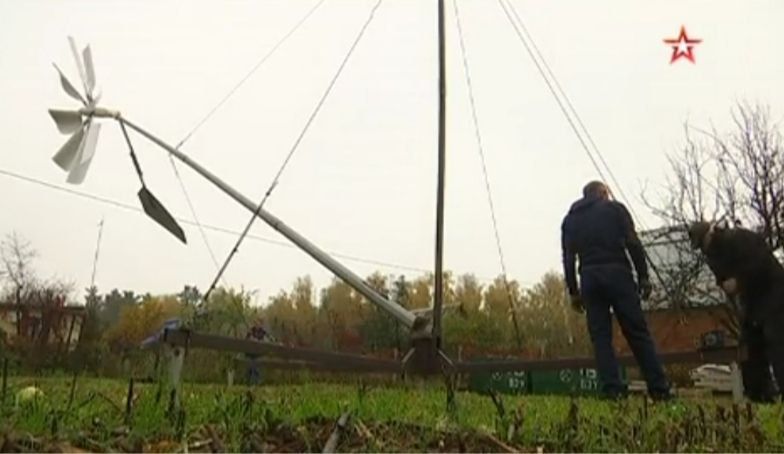

Опытный образец сделан из тонкого композитного материала, а в будущем его толщина составит всего несколько миллиметров, потому что она не имеет никакого значения. Важно другое – у новой формы ценный побочный эффект: боковые потоки ветра больше не выходят боком, даже они теперь крутят винт.

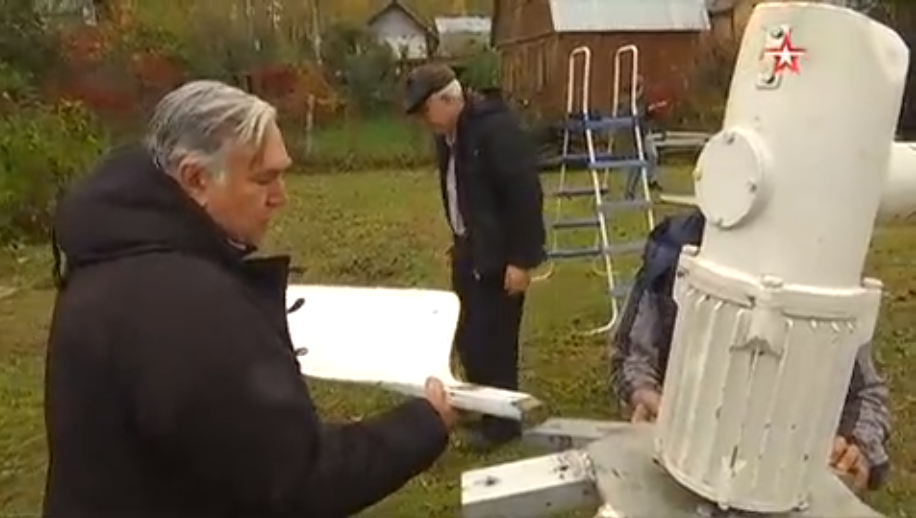

«Данная ветроголовка чувствует ветер скоростью один метр в секунду, что в два-три раза меньше, чем нужно обычно», – рассказывает Леонид Бондарев.


Разработкой уже заинтересовались в Министерстве обороны РФ. Ветрогенератор не хуже дизельного снабжает электричеством штабную палатку. Как утверждает Бондарев, на то, чтобы развернуть генератор, у десятников Тульской дивизии уйдет всего один час.


Подходит такой ветряк и для бытовых целей. Конкретно у этой опытной модели – мощность два киловатта. Пяти часов работы винта хватит для того, чтобы на сутки полностью обеспечить дачный дом электричеством.


Бондарев уже подсчитал – если поставить такие ветряки на Байкале, где дуют очень мощные ветра, они смогут обеспечить энергией пол-Сибири.





ПЕРСПЕКТИВЫ ВЕТРОЭНЕРГЕТИКИ


Маленькие зеленые генераторы

Правила игры


Правительство готово разрешить развитие "домашней" электроэнергетики в РФ — установку на крышах и во дворах частных домов до 15 кВт генерации на основе возобновляемых источников энергии (ВИЭ). Лишнюю энергию потребители смогут продавать энергосбытовым компаниям по цене оптового рынка. Слишком быстрое развитие ВИЭ за рубежом может создавать проблемы традиционной генерации и сетям. Но российские энергетики и эксперты пока существенных рисков не видят, так как суммарные объемы выработки микрогенерации будут невелики, а ее выгодность для потребителя еще неочевидна.


Вице-премьер Аркадий Дворкович поручил Минэнерго, Минэкономики и ФАС к 1 апреля представить в правительство проект плана по стимулированию зеленой микрогенерации потребителями, в том числе населением. Речь идет, например, о солнечных панелях или ветряках мощностью до 15 кВт, которые разрешат ставить на крыше или во дворе (кроме многоквартирных домов). Система должна позволять сброс излишков выработки в сеть, энергосбытовые компании (гарантирующие поставщики, ГП) обязаны выкупать эти объемы по цене оптового энергорынка, а доходы населения от этого не будут облагаться налогами. Двусторонние счетчики потребитель должен ставить сам. В Минэкономики заявили, что в ближайшее время подготовят и направят Минэнерго предложения, в ФАС это не комментировали.


Предложенная схема размывает грань между потребителем и генератором и близка к модели, используемой за рубежом для развития ВИЭ, в частности в Европе. Директор НП "Ассоциация предприятий солнечной энергетики" Антон Усачев замечает, что "сейчас на первый план по динамике развития микрогенерации выходят Индия, Китай, Австралия". В КНР в 2016 году установлено 34,5 ГВт солнечной генерации, 12% из этого — распределенная генерация (до 20 МВт, включая системы 10-100 кВт), поясняет он. Но традиционные энергосети строились без учета возможности двусторонних перетоков. С этим, по словам научного сотрудника Центра экономического моделирования энергетики и экологии РАНХиГС Татьяны Ланьшиной, могут быть связаны дополнительные издержки электросетей, усложнится диспетчерское управление.


Как применяется ВИЭ-микрогенерация за рубежом


С другой стороны, замечает она, "это будет стимулировать внедрение технологий интеллектуального управления сетями (smart grid.— "Ъ")". В "Россетях" тему не комментируют. Считается, что высокая доля ВИЭ требует наличия в энергосистеме маневренной мощности — чтобы компенсировать колебания зеленой выработки. На энергорынке экономика ТЭС, ГЭС и АЭС также усложняется — вплоть до формирования отрицательных цен на энергию.

Но пока в российской энергетике существенных рисков от развития микрогенерации не ожидают. "Дополнительных затрат мы не видим,— отмечает глава ассоциации ГП и энергосбытовых компаний Наталья Невмержицкая.— Цена покупки равна средневзвешенной нерегулируемой цене на электроэнергию на оптовом рынке, по которой энергосбыты и сейчас покупают энергию". В СГК замечают, что "эффект на цены на рынке будет практически нулевой, это очень маленькие объемы". Господин Усачев говорит, что доля ВИЭ, например, в энергетике Германии — уже порядка 35%, а в РФ и к 2024 году она может составить не более 2,5%. В СГК добавили, что в России очень протяженные сети, что также вводит ограничения для передачи выработки микрогенерации. В "Сообществе потребителей энергии" говорят, что микрогенерация при определенных объемах вполне может локально сглаживать пики потребления и тем самым снижать затраты на развитие инфраструктуры и потери в сетях.


Неясно также, будет ли востребована микрогенерация потребителями. Выработка вряд ли будет велика, говорит источник "Ъ" в отрасли: "Чтобы выйти на 10 кВт в Крыму, нужно построить 300 кв. м солнечных батарей, в Москве же света в пять раз меньше". Антон Усачев полагает, что микрогенерация выгодна жителям Юга и Дальнего Востока. В центральной полосе при нынешнем тарифе окупаемость крышной солнечной установки до 10 кВт составляет около восьми-десяти лет, говорит он, средний срок эксплуатации модулей — 20-25 лет. Директор Центра по эффективному использованию энергии Игорь Башмаков (один из идеологов развития микрогенерации в РФ) считает, что наибольший спрос на микроВИЭ обеспечат "энтузиасты" и районы с перебойным энергоснабжением, где надежность важнее экономики. "Обществу, скорее всего, придется платить за электроэнергию немного больше,— замечает Татьяна Ланьшина,— так как солнечная микрогенерация пока значительно дороже и крупной солнечной, и тем более традиционной генерации". Но, добавляет эксперт, на опыте Европы доказано, что развитие микрогенерации и ВИЭ дает больший прирост рабочих мест.


Владимир Дзагуто, Татьяна Дятел, Ангелина Давыдова



Россия в 2017 году наконец решилась вступить на путь интеграции «домашней микрогенерации» на возобновляемых источниках электроэнергии в единую энергосистему. За рубежом такую модель обкатывают довольно давно и уже успели столкнуться как с плюсами, так и с минусами превращения потребителей энергии в генераторов.

Формально микрогенерацию на любом типе энергоисточника — от простого дизельного генератора до пока экзотических тепловых насосов — в России можно устанавливать и сейчас. Так, в Крыму во время перебоев с энергоснабжением из-за украинской блокады поставок электричества в 2014–2016 годах население и малый бизнес приобрели большое количество дизель-генераторов, обеспечивших энергоснабжение в период отключений. Ключевое новшество, которое вице-премьер Аркадий Дворкович поручил рассмотреть профильным ведомствам,— включение микрогенерации в общую энергосеть, возможность замещать собственной выработкой покупку электроэнергии у гарантирующего поставщика (ГП) или продавать ему излишки собственной энергии.


В принципе, в мире возобновляемые источники энергии (ВИЭ) используются не только для выработки электричества, но и для микрокотельных — простого нагрева воды. К концу 2015 года, по расчетам экспертной группы REN21, зеленая электрогенерация составляла почти 1850 ГВт, тогда как мощность зеленых котельных (на солнечной, геотермальной энергии или на биомассе-мусоре-биотопливе) — 772 ГВт. ВИЭ-котельные технологически проще и не требуют присоединения к электросетям. Полноценная зеленая электрогенерация, включенная в общую энергосистему, приводит к конфликту новых технологий с традиционными схемами энергоснабжения.


Узнать больше

Правительство разрешит микрогенерацию в домашних условиях


«В мире ВИЭ-микрогенерация — это и тепловые насосы, и накопители (от примитивных баков с водой на крышах до генераторов водорода),— замечает источник “Ъ” в отрасли.— В отношении генерации потребителя уже не актуален подход “генерация отдельно, сеть отдельно”, это примитив отраслевого рассуждения. На Западе думают “от клиента”, предлагая ему сразу производство, накопление, учет и сеть в едином платеже для домохозяйства». Член рабочей группы «Энергоэффективность» экспертного совета при правительстве Мария Степанова говорит, что собственникам микрогенерации на ВИЭ необязательно включаться в национальную сеть, можно делать локальные сети. Она приводит в пример практику Амстердама, где несколько домов объединяются в аналог кооператива, закупают оборудование и обеспечивают себя энергией солнечных батарей наравне с подключением к сетям. «В таких историях мотивацию людям придает именно возможность продать излишки в общую сеть, покрутить счетчик в обратную сторону и заработать на этом»,— поясняет эксперт.


«Во многих странах введение поддержки микрогенерации не прошло безболезненно,— отмечает научный сотрудник центра экономического моделирования энергетики и экологии РАНХиГС Татьяна Ланьшина.— В отдельных штатах США энергокомпании до сих пор ведут борьбу с этим явлением. Но в целом сопротивление является неуспешным, и микрогенерация продолжает расти быстрыми темпами. Конфликты чаще всего возникают в связи с несправедливым субсидированием владельцев микрогенерирующих установок, которое заключается в том, что обычные клиенты энергокомпании оплачивают большую долю фиксированных издержек, чем владельцы солнечных установок. Кроме того, энергокомпании бывают недовольны тем, что владелец микрогенерации может поставлять электроэнергию в сеть в часы низкого спроса на нее, а забирать ее из сети в часы высокого спроса. Избыточные издержки энергокомпаний или обычных потребителей можно устранить за счет введения дополнительной платы за пользование инфраструктурой для владельцев микрогенерации или за счет взимания с них платы за пользование электроэнергией из сети в часы пиковой нагрузки».


При этом до сих пор в РФ обращали внимание в основном либо на большие проекты ВИЭ-энергетики (например, крупные солнечные или ветровые станции мощностью до нескольких десятков МВт или малые ГЭС для оптового и розничного рынка), либо на зеленую генерацию для энергоснабжения изолированных районов Сибири, Крайнего Севера, Дальнего Востока. В российской практике к изолированным, видимо, можно приравнивать и удаленные сельские районы, где сетей вообще нет или часты перебои в энергоснабжении. «Часто микрогенерация решает социальную задачу обеспечения энергией домохозяйств, где без нее такой опции вообще не было»,— говорит Мария Степанова. Микрогенерация — важный ресурс для обеспечения резервного энергоснабжения территорий, признает эксперт аналитического центра при правительстве РФ, начальник отдела разработки стратегических документов Минэкономики Сергей Майоров.


С другой стороны, поручение Аркадия Дворковича пока закрывает присоединение к сетям микрогенерации многоквартирных домов, что является распространенной практикой в мире. Источник “Ъ” на рынке считает это «большой ошибкой, не отражающей современных технологических возможностей и западных сервисных практик». С другой стороны, еще один собеседник “Ъ” в отрасли полагает, что и единичная мощность одного объекта микрогенерации (до 15 кВт), и отказ от многоквартирных домов — это намеренные ограничения, при которых «практически гарантировано отсутствие негативного влияния микрогенерации на остальные объекты в энергоузле».


Ангелина Давыдова, Владимир Дзагуто, Татьяна Дятел
